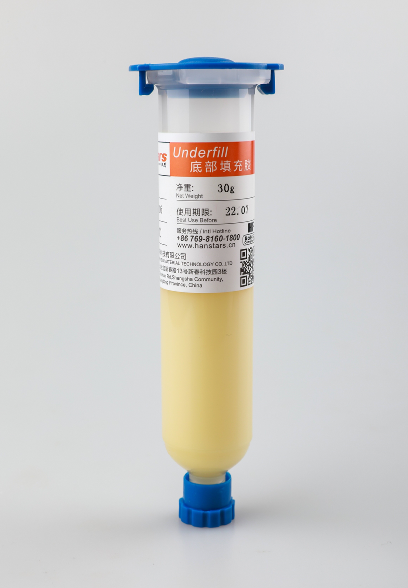

BGA底部填充膠固化異常延遲或不固化原因分析及解決方案

針對BGA（球柵陣列）底部填充膠（Underfill）固化異常延遲或不固化的問題，需從材料、工藝、設備及環境等多方面進行綜合分析。以下為常見原因及解決方案：

一、原因分析

1. 材料問題

   膠水過期或儲存不當：未按供應商要求儲存（如溫度、濕度、避光等），導致膠水性能劣化。

   混合比例偏差（雙組分膠水）：A/B組分比例錯誤，導致固化反應無法正常進行。

   材料受潮：吸濕性膠水因濕氣干擾固化反應。

2. 固化條件不達標

   溫度不足或時間過短：未達到膠水固化所需的溫度曲線（如未達到推薦的120℃或時間不足）。

   溫度分布不均：回流焊爐或固化爐溫度均勻性差，局部區域未達固化溫度。

   UV固化膠的光照不足：UV燈強度衰減或照射時間不足。

3. 工藝操作問題

   點膠不均勻：膠水未充分填充BGA底部間隙，導致局部固化不良。

   膠水滲透性差：膠水未完全覆蓋焊點，存在氣泡或空隙。

   -固化前預固化不足：未完成預固化（如低溫預固化）直接進入主固化階段。

4. 環境因素

   濕度過高：濕氣干擾固化反應（尤其對濕氣敏感型膠水）。

   氧氣抑制（自由基固化膠水）：氧氣阻聚導致表面發粘或不固化。

5. 設計兼容性問題

   BGA間隙過?。耗z水無法充分流動，導致填充不良。

   材料與基板不匹配：膠水與PCB基板或焊球材料的熱膨脹系數（CTE）差異過大。

二、解決方案

1. 材料優化

   嚴格管控材料：檢查膠水有效期及儲存條件（如低溫干燥環境），避免使用過期或劣化材料。

   校準混合比例：對雙組分膠水的配比系統（如點膠設備）進行定期校準。

   選擇低吸濕性膠水：改用對濕氣不敏感的材料（如陽離子固化膠）。

2. 固化條件調整

  驗證溫度曲線：使用溫度曲線測試儀（如KIC測溫儀）確認固化爐實際溫度與設定值一致，確保達到膠水TDS（技術數據表）要求。

   優化固化設備：調整爐內熱風循環或增加均溫板，改善溫度均勻性。

   UV固化參數優化：定期檢測UV燈強度，必要時更換燈管；延長照射時間或增加照射角度。

3. 工藝改進

  優化點膠參數：調整點膠速度、壓力及路徑，確保膠水均勻覆蓋BGA底部間隙。

  提高膠水流動性：預熱基板（如60~80℃）或選擇低粘度膠水，改善填充效果。

  分階段固化：按膠水要求進行預固化（如80℃/30min）+主固化（如150℃/60min）。

4. 環境控制

   濕度管控：生產環境濕度控制在40%~60%（視膠水類型而定），必要時使用除濕機。

   隔絕氧氣：對自由基固化膠水，可在氮氣環境下固化或選用厭氧型膠水。

5. 設計與兼容性驗證

   優化BGA設計：與PCB設計團隊協作，確保BGA與基板間隙合理（推薦50~100μm）。

   材料兼容性測試：通過熱循環試驗（-40℃~125℃）驗證膠水與基板的CTE匹配性。

三、測試與監控

1. 固化過程監控：

   使用示蹤劑（如DSC分析）檢測固化度，確保達到90%以上。

   通過紅外熱成像儀檢查固化溫度均勻性。

2. 固化后檢測：

   切片分析：觀察膠水填充是否完全，是否存在氣泡或空洞。

   推力測試：驗證BGA焊點與膠水的結合強度。

   電性能測試：檢查電氣連接可靠性（如菊花鏈測試）。

四、總結

固化異常的根本原因通常是材料、工藝、設備或環境的綜合作用。建議通過以下步驟系統排查：

1. 確認膠水型號與工藝要求匹配；

2. 驗證固化設備參數與膠水TDS一致性；

3. 優化點膠工藝及環境條件；

4. 必要時與膠水供應商聯合分析，提供失效樣品進行FTIR或DSC測試。

通過以上措施，可顯著提升BGA底部填充膠的固化可靠性，避免因固化不良導致的焊點開裂或器件失效。
